PMA KS Vario

Többkörös PID szabályozó akár 30 szabályozási körhöz
PMA KS Vario

  • Ott alkalmazható, ahol egyszerre több szabályozási kör vezérlése szükséges
  • Kifejezetten a műanyag- és gumiipari extruderek számára tervezett speciális funkciók
  • Teljesen moduláris koncepció – csak azért fizet, amit valóban használ
  • Bemenetek hőelemekhez, ellenállásos hőmérőkhez, áram- és feszültségjelekhez
  • Kiegészítő bemenetek fűtőáram mérésére vagy külső kívánt érték beolvasására
  • Analóg, bináris vagy relés kimenetek, valamint segéd bináris vezérlő bemenetek
  • Lehetőség a KS vario BT grafikus kezelőterminál csatlakoztatására
  • Fejlett szabályozási algoritmusok, speciális funkciók a műanyagipar számára
  • Modbus/TCP, PROFIBUS-DP, ProfiNet, CANopen, DeviceNet kommunikáció
  • BluePort kommunikációs port a BlueControl konfigurációs programhoz
  • Teljes körű műszaki támogatást nyújtunk az üzembe helyezés során
  • Gyártás helye: Németország / Anglia


A KS Vario a vario moduláris szabályozórendszer központi egysége, amely pontos és megbízható megoldást kínál szabályozási feladatokra az ipari alkalmazások széles skálájában.
Minden egyes szabályozási csatorna esetében külön megválasztható egyszerű relés vagy PID algoritmus – beleértve a háromállású léptetőszabályozást, illetve a master/slave kaszkád vezérlést.
A moduláris felépítés tetszőleges bemenet/kimenet kombinációt lehetővé tesz.
A bemenetek, kimenetek és a zárt szabályozási kör integrált felügyelete tökéletes diagnosztikát biztosít a rendszerben előforduló esetleges hibákra.

Terméklekérdezés help_outline

settings Termékváltozatok 66 tételek expand_less

attach_file Dokumentáció expand_less

Adatlapok
KS Vario szabályozórendszer adatlap
application/pdf angol (PDF | 520,26 kB)
application/pdf német (PDF | 510,81 kB)
KS Vario BT operátori panel adatlap
application/pdf angol (PDF | 1,57 MB)
application/pdf német (PDF | 515,32 kB)
Brosúrák
Áttekintő brosúra
application/pdf angol (PDF | 651,42 kB)
Használati útmutatók
KS Vario szabályozórendszer használati útmutatója
application/pdf angol (PDF | 1,37 MB)
application/pdf német (PDF | 1,38 MB)
KS Vario szabályozórendszer gyorsbeállítása
application/pdf angol (PDF | 3,16 MB)
KS Vario BT operátori terminál használati útmutatója
application/pdf angol ->2016 (PDF | 2,20 MB)
application/pdf angol 2016-> (PDF | 1,22 MB)
application/pdf német ->2016 (PDF | 1 006,14 kB)
KS Vario szabályozórendszer funkcióinak leírása
application/pdf angol (PDF | 552,93 kB)
application/pdf német (PDF | 898,35 kB)
KS Vario szabályozórendszer paramétereinek leírása
application/pdf angol (PDF | 554,25 kB)
application/pdf német (PDF | 568,39 kB)
CANopen kommunikáció leírása
application/pdf angol (PDF | 515,15 kB)
application/pdf német (PDF | 470,07 kB)
Profibus DP kommunikáció leírása
application/pdf angol (PDF | 957,97 kB)
application/pdf német (PDF | 871,53 kB)
Ethernet kommunikáció leírása
application/pdf angol (PDF | 308,05 kB)
application/pdf német (PDF | 316,57 kB)
Ethernet IP kommunikáció leírása
application/pdf angol (PDF | 1,35 MB)
application/pdf német (PDF | 2,06 MB)
Modbus kommunikáció leírása
application/pdf angol (PDF | 236,85 kB)
application/pdf német (PDF | 231,44 kB)
DeviceNet kommunikáció leírása
application/pdf angol (PDF | 1,49 MB)
application/pdf német (PDF | 1,49 MB)
Profinet kommunikáció leírása
application/pdf angol (PDF | 789,65 kB)
application/pdf német (PDF | 791,50 kB)
KS Vario BT operátori panel kommunikációs interfészének leírása
application/pdf német (PDF | 438,05 kB)
Telepítési kézikönyvek
T4/RTD - modul KSVC-104-x0331
application/pdf angol, német (PDF | 140,52 kB)
T4/UTH - modul KSVC-104-x0431
application/pdf angol, német (PDF | 165,05 kB)
T6/RTD - modul KSVC-104-x0341
application/pdf angol, német (PDF | 167,09 kB)
T8/UTH - modul KSVC-104-x0441
application/pdf angol, német (PDF | 180,79 kB)
BK DP/V1 - modul KSVC-101-00111
application/pdf angol, német (PDF | 424,36 kB)
BK ETH - modul KSVC-101-00131
application/pdf angol, német (PDF | 413,57 kB)
BK IP - modul KSVC-101-00181
application/pdf angol, német (PDF | 413,57 kB)
BK CAN - modul KSVC-101-00121
application/pdf angol, német (PDF | 413,30 kB)
BK DN - modul KSVC-101-00141
application/pdf angol, német (PDF | 413,30 kB)
BK MOD - modul KSVC-101-00151
application/pdf angol, német (PDF | 418,35 kB)
DI 2/24 - modul KSVC-102-00121
application/pdf angol, német (PDF | 198,71 kB)
DI 4/24 - modul KSVC-102-00131
application/pdf angol, német (PDF | 214,94 kB)
DI 8/24 - modul KSVC-102-00141
application/pdf angol, német (PDF | 239,13 kB)
DI 16/24 - modul KSVC-102-00151
application/pdf angol, német (PDF | 252,91 kB)
AI 2/SF - modul KSVC-103-00121
application/pdf angol, német (PDF | 319,94 kB)
AI 8/SF - modul KSVC-103-00141
application/pdf angol, német (PDF | 338,08 kB)
DO 2/24 - modul KSVC-102-00221
application/pdf angol, német (PDF | 211,46 kB)
DO 4/24 - modul KSVC-102-00231
application/pdf angol, német (PDF | 215,32 kB)
DO 8/24 - modul KSVC-102-00241
application/pdf angol, német (PDF | 258,68 kB)
DO 16/24 - modul KSVC-102-00251
application/pdf angol, német (PDF | 285,75 kB)
DO 1/230 - modul KSVC-102-01211
application/pdf angol, német (PDF | 241,03 kB)
DO 4/230 - modul KSVC-102-01231
application/pdf angol, német (PDF | 282,92 kB)
AO 1/SF - modul KSVC-103-00211
application/pdf angol, német (PDF | 325,88 kB)
RTD6-DO6 - modul KSVC-103-00341
application/pdf angol, német (PDF | 150,50 kB)
UTH4-DO8 - modul KSVC-103-00431
application/pdf angol, német (PDF | 167,48 kB)
UTH8-DO8 - modul KSVC-103-00441
application/pdf angol, német (PDF | 152,00 kB)
CO 2/U - modul KSVC-103-02221
application/pdf angol, német (PDF | 388,83 kB)
RM TX - modul KSVC-101-00211
application/pdf angol, német (PDF | 351,26 kB)
Tanúsítványok
CE megfelelőségi nyilatkozat – szabályozó és kommunikációs modulok
application/pdf angol, német (PDF | 336,70 kB)
CE megfelelőségi nyilatkozat – IO modulok
application/pdf angol, német (PDF | 352,41 kB)

format_shapes Képek expand_less

Fényképek
Kommunikációs modul
image/webp Kommunikációs modul (WEBP | 28,75 kB)

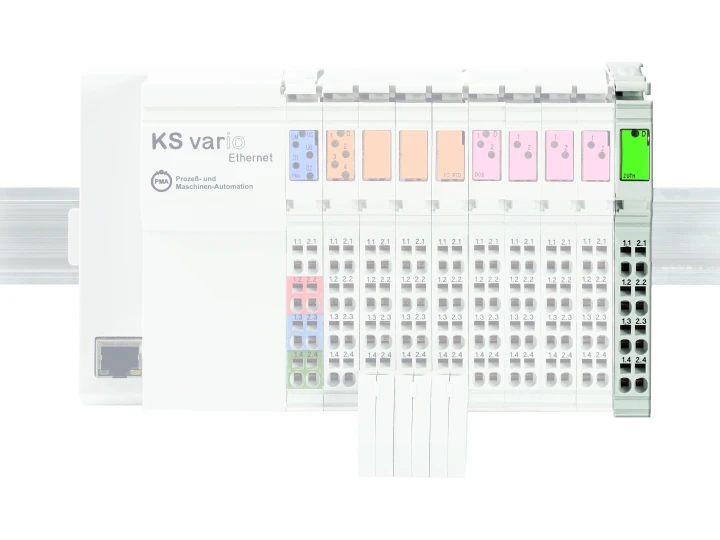

Bővítő modul bemenetekhez és kimenetekhez 4
image/webp Bővítő modul bemenetekhez és kimenetekhez 4 (WEBP | 30,17 kB)
Bővítő modul bemenetekhez és kimenetekhez 4
image/webp Bővítő modul bemenetekhez és kimenetekhez 4 (WEBP | 30,27 kB)

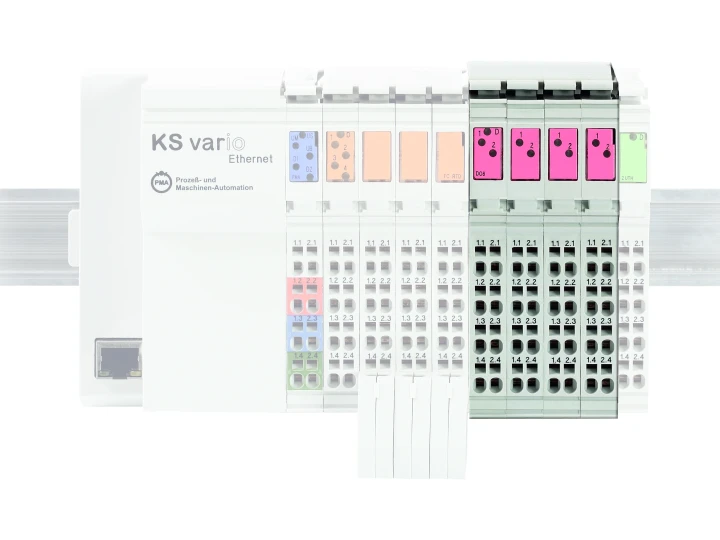

Bővítő modul bemenetekhez és kimenetekhez 1
image/webp Bővítő modul bemenetekhez és kimenetekhez 1 (WEBP | 26,49 kB)
PMA KS Vario Profibus DP-kommunikációval
image/webp PMA KS Vario Profibus DP-kommunikációval (WEBP | 49,54 kB)

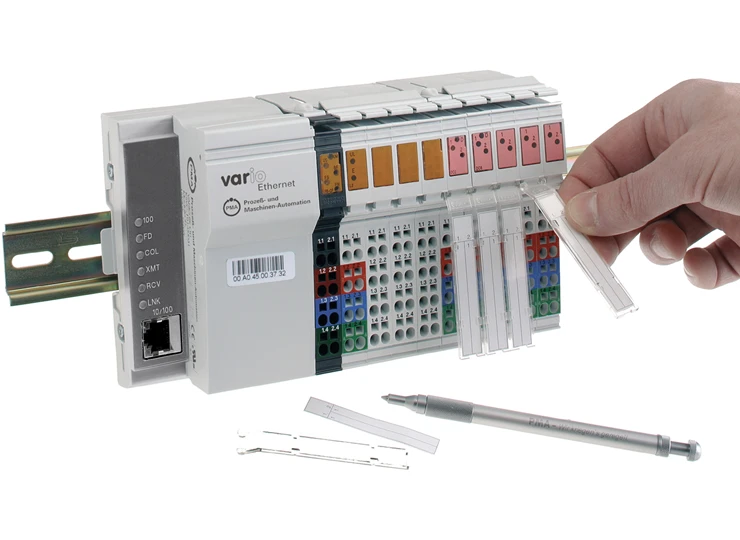

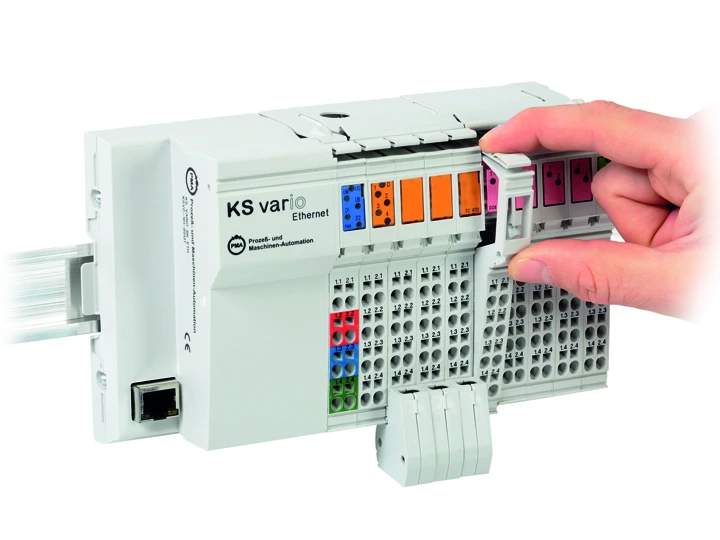

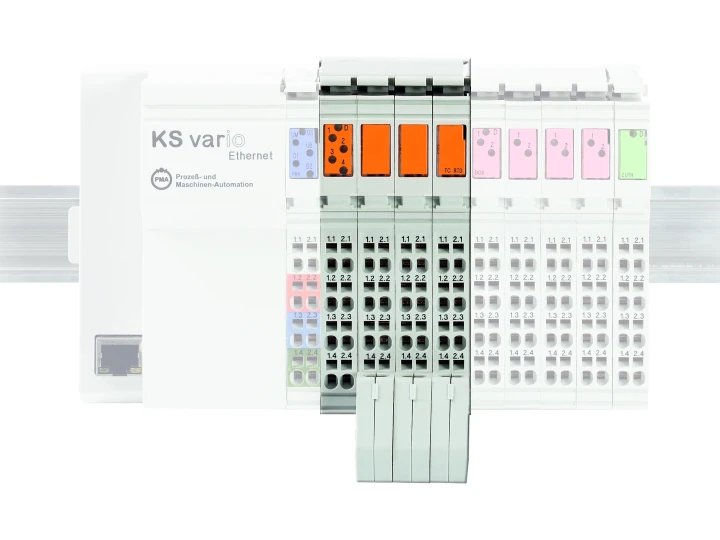

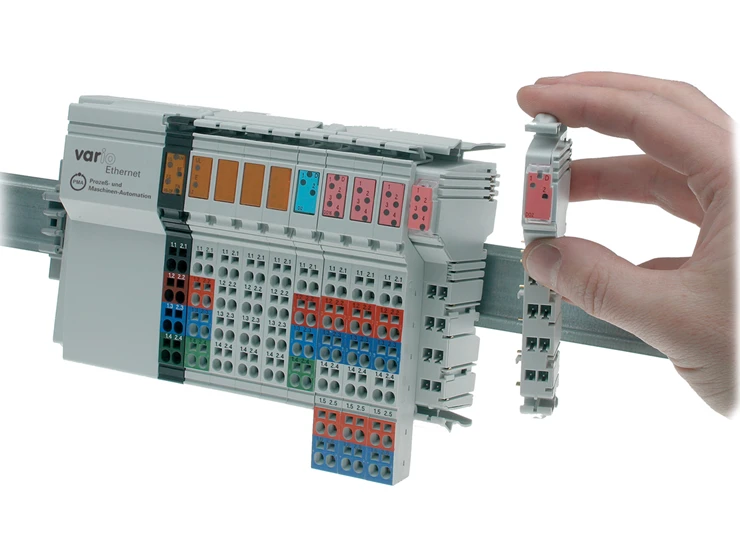

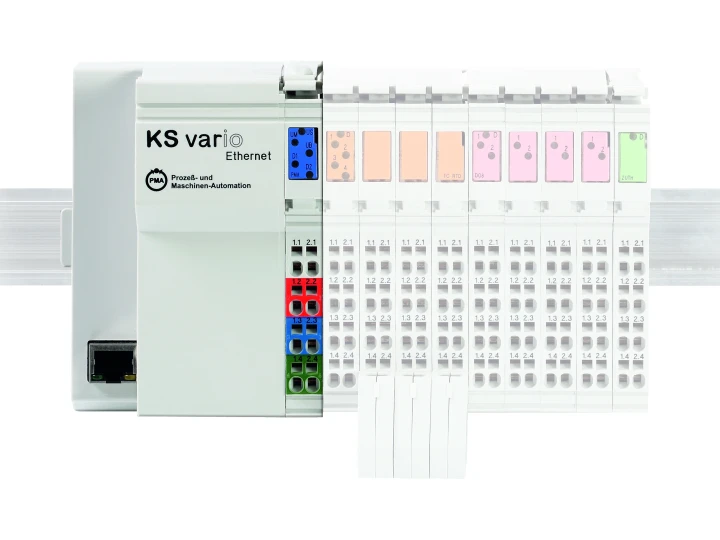

PMA KS Vario Ethernet-kommunikációval
image/webp PMA KS Vario Ethernet-kommunikációval (WEBP | 40,18 kB)
PMA KS Vario Ethernet-kommunikációval
image/webp PMA KS Vario Ethernet-kommunikációval (WEBP | 48,49 kB)
PMA KS Vario Ethernet-kommunikációval
image/webp PMA KS Vario Ethernet-kommunikációval (WEBP | 43,37 kB)

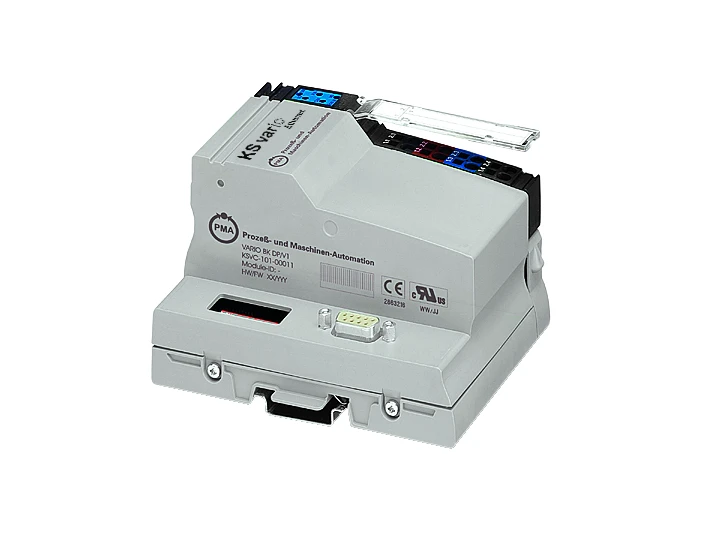

BK DP/V1 - modul KSVC-101-00111
image/webp BK DP/V1 - modul KSVC-101-00111 (WEBP | 25,75 kB)
Kommunikációs modul PROFIBUS

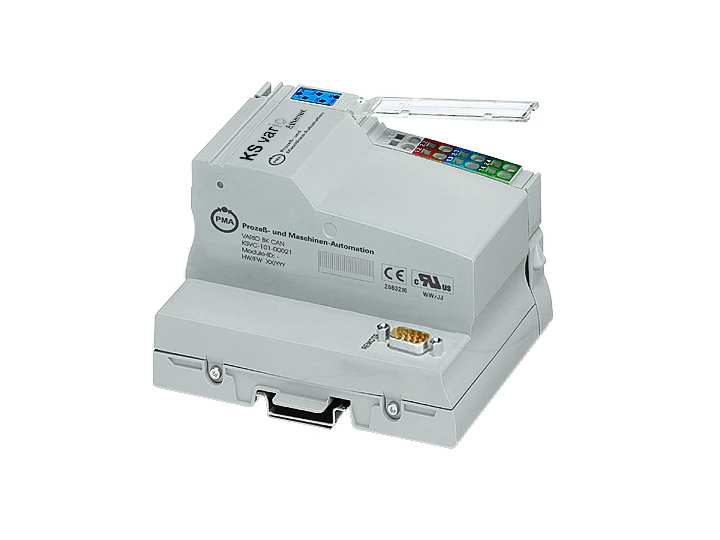

BK CAN - modul KSVC-101-00121
image/webp BK CAN - modul KSVC-101-00121 (WEBP | 23,23 kB)
Kommunikációs modul CANopen

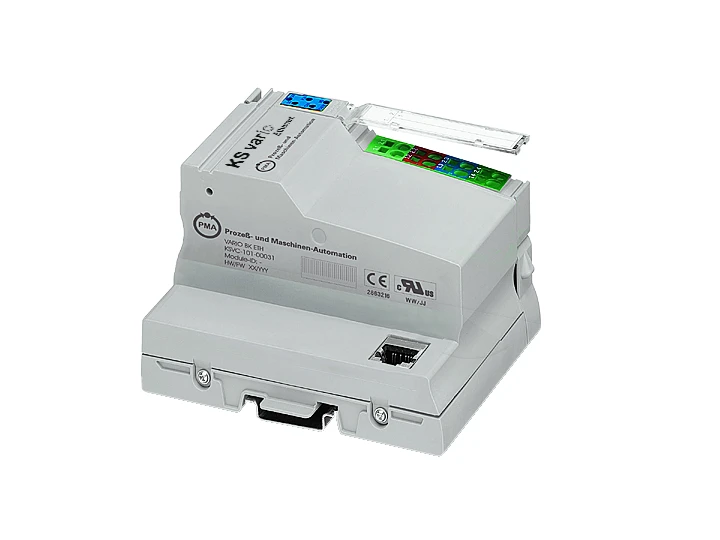

BK ETH - modul KSVC-101-00131
image/webp BK ETH - modul KSVC-101-00131 (WEBP | 23,63 kB)
Kommunikációs modul Ethernet Mod/TCP
BK DN - modul KSVC-101-00141
image/webp BK DN - modul KSVC-101-00141 (WEBP | 23,22 kB)
Kommunikációs modul DeviceNet

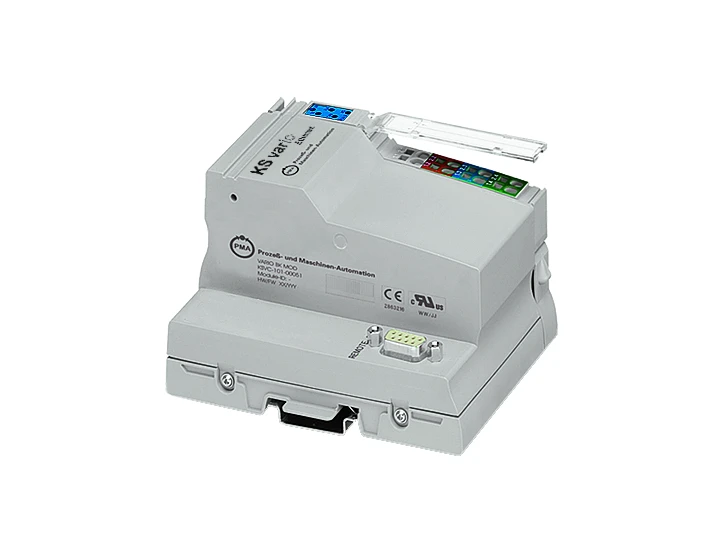

BK MOD - modul KSVC-101-00151
image/webp BK MOD - modul KSVC-101-00151 (WEBP | 21,71 kB)
Kommunikációs modul Modbus

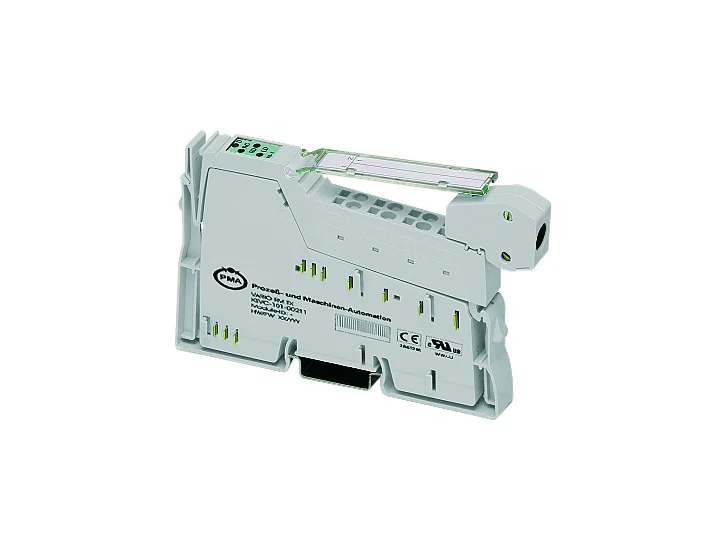

RM TX - modul KSVC-101-00211
image/webp RM TX - modul KSVC-101-00211 (WEBP | 21,71 kB)
Belső buszleválasztó modul
RM BKTX - modul KSVC-101-00201
image/webp RM BKTX - modul KSVC-101-00201 (WEBP | 28,50 kB)
Belső busz vevőmodul, 24 V DC
T4/UTH - modul KSVC-104-x0431
image/webp T4/UTH - modul KSVC-104-x0431 (WEBP | 25,99 kB)
Szabályozó modul, 4 csatornás, 4 termoelem bemenet, 2-vezetékes bekötés + árnyékolás, 6 bináris kimenet 24 V DC, 1 fűtőáram jelbemenet
T4/RTD - modul KSVC-104-x0331
image/webp T4/RTD - modul KSVC-104-x0331 (WEBP | 25,67 kB)
Szabályozó modul, 4 csatornás, 4 ellenállás-hőmérő bemenet, 3-vezetékes bekötés + árnyékolás, 6 bináris kimenet 24 V DC, 1 fűtőáram jelbemenet

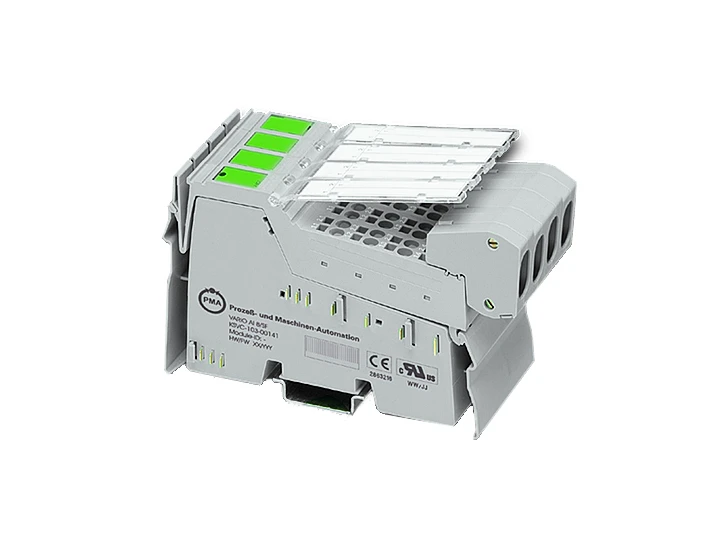

T6/RTD - modul KSVC-104-x0341
image/webp T6/RTD - modul KSVC-104-x0341 (WEBP | 25,67 kB)
Szabályozó modul, akár 30 csatorna, 6 ellenállás-hőmérő bemenet, 4-vezetékes bekötés + árnyékolás, 6 bináris kimenet 24 V DC, 1 fűtőáram jelbemenet

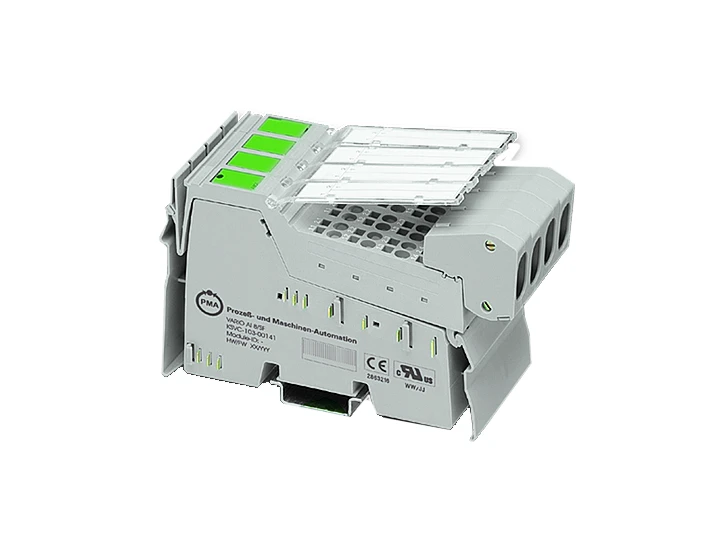

T8/UTH - modul KSVC-104-x0441
image/webp T8/UTH - modul KSVC-104-x0441 (WEBP | 25,89 kB)
Szabályozó modul, akár 30 csatorna, 8 termoelem bemenet, 2-vezetékes bekötés + árnyékolás, 8 bináris kimenet 24 V DC, 1 fűtőáram jelbemenet

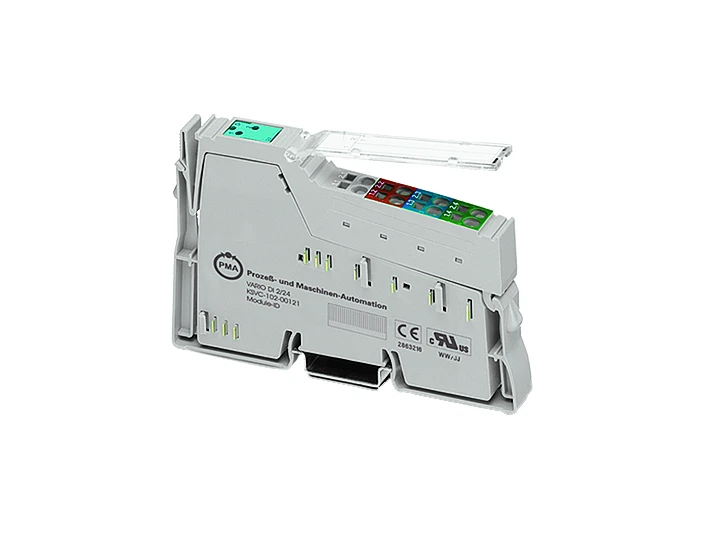

DI 2/24 - modul KSVC-102-00121
image/webp DI 2/24 - modul KSVC-102-00121 (WEBP | 21,80 kB)
Bináris bemeneti modul, 2 bemenet, 24 V DC, 4-vezetékes bekötés

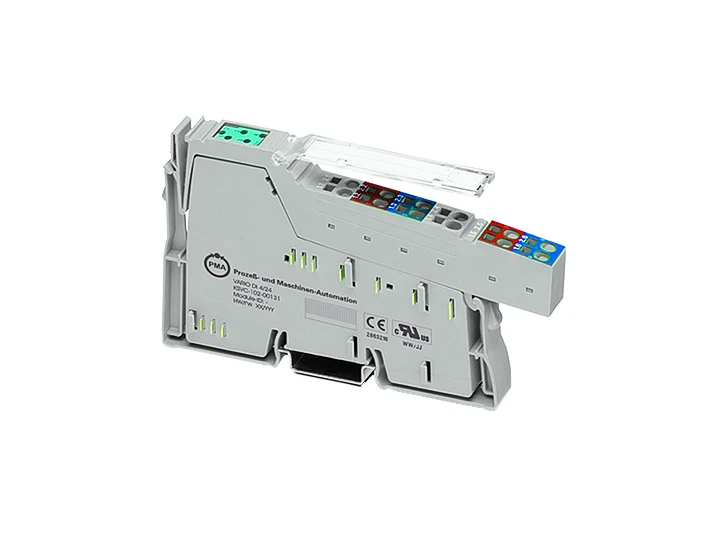

DI 4/24 - modul KSVC-102-00131
image/webp DI 4/24 - modul KSVC-102-00131 (WEBP | 22,06 kB)
Bináris bemeneti modul, 4 bemenet, 24 V DC, 3-vezetékes bekötés

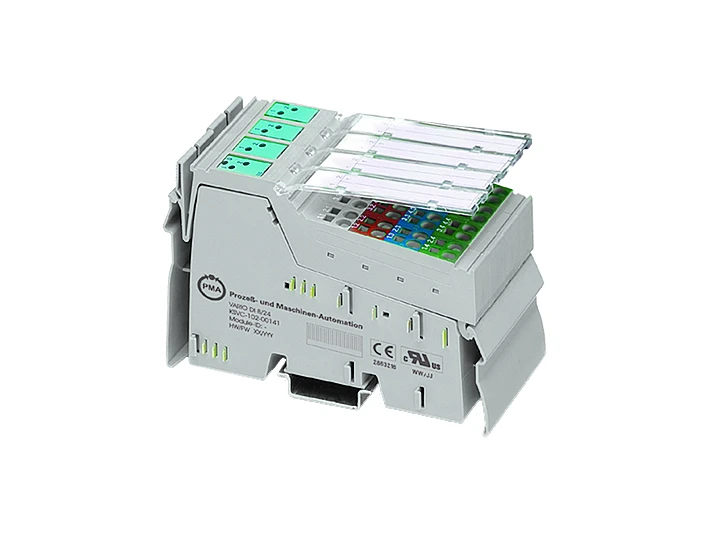

DI 8/24 - modul KSVC-102-00141
image/webp DI 8/24 - modul KSVC-102-00141 (WEBP | 29,33 kB)
Bináris bemeneti modul, 8 bemenet, 24 V DC, 4-vezetékes bekötés

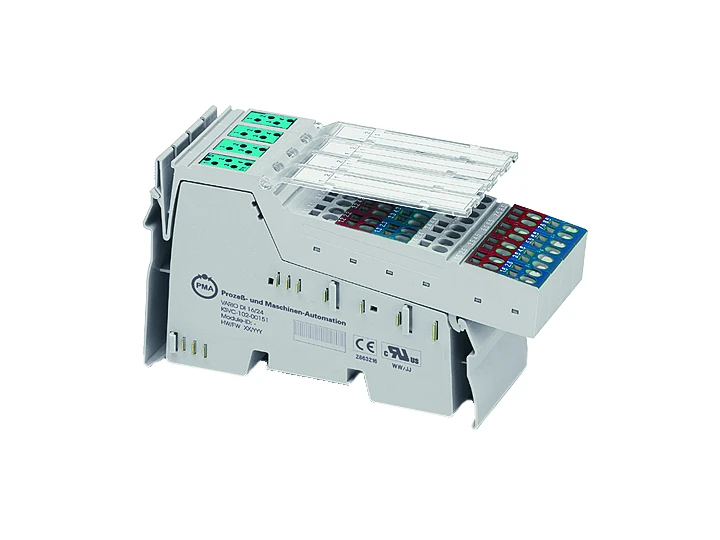

DI 16/24 - modul KSVC-102-00151
image/webp DI 16/24 - modul KSVC-102-00151 (WEBP | 31,22 kB)
Bináris bemeneti modul, 16 bemenet, 24 V DC, 3-vezetékes bekötés
DO 2/24 - modul KSVC-102-00221
image/webp DO 2/24 - modul KSVC-102-00221 (WEBP | 21,68 kB)
Bináris kimeneti modul, 2 kimenet, 24 V DC, 500 mA, 4-vezetékes bekötés

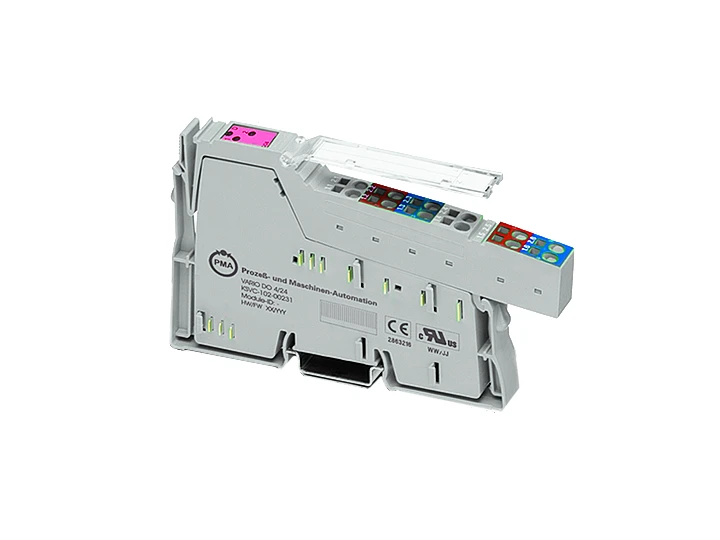

DO 4/24 - modul KSVC-102-00231
image/webp DO 4/24 - modul KSVC-102-00231 (WEBP | 22,47 kB)
Bináris kimeneti modul, 4 kimenet, 24 V DC, 500 mA, 3-vezetékes bekötés

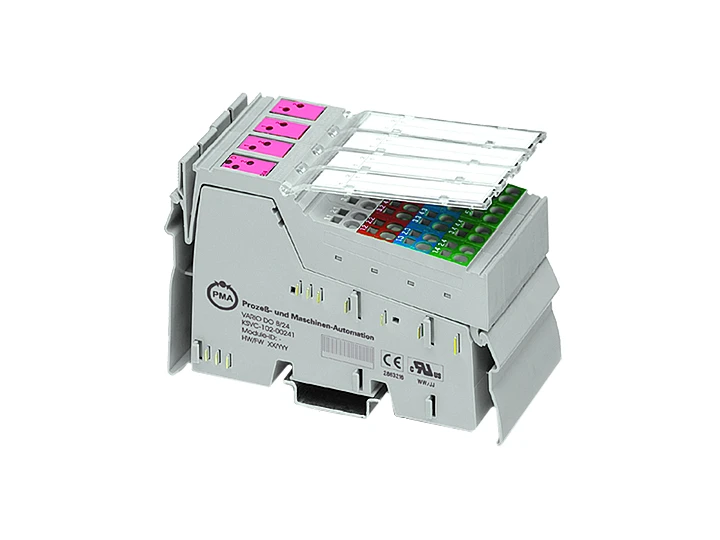

DO 8/24 - modul KSVC-102-00241
image/webp DO 8/24 - modul KSVC-102-00241 (WEBP | 30,03 kB)
Bináris kimeneti modul, 8 kimenet, 24 V DC, 500 mA, 4-vezetékes bekötés
DO 16/24 - modul KSVC-102-00251
image/webp DO 16/24 - modul KSVC-102-00251 (WEBP | 28,94 kB)
Bináris kimeneti modul, 16 kimenet, 24 V DC, 500 mA, 3-vezetékes bekötés
DO 1/230 - modul KSVC-102-01211
image/webp DO 1/230 - modul KSVC-102-01211 (WEBP | 24,29 kB)
Bináris kimeneti modul, 1 relé váltóérintkezővel (aranyozott), 5…253 V AC, 3 A

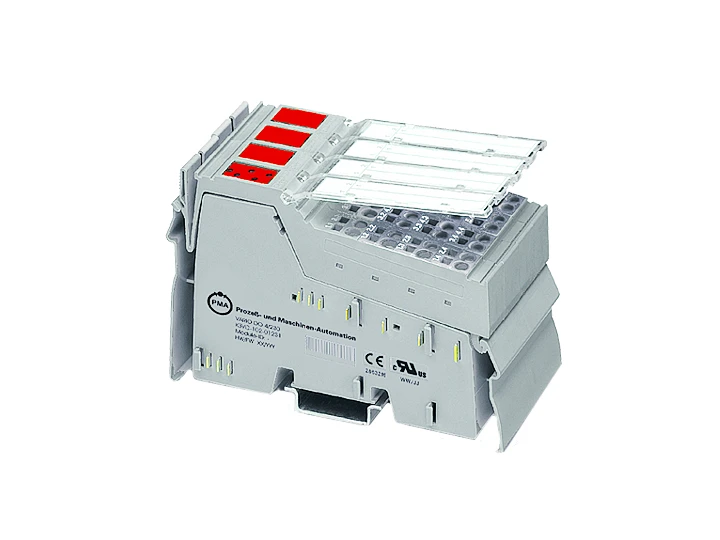

DO 4/230 - modul KSVC-102-01231
image/webp DO 4/230 - modul KSVC-102-01231 (WEBP | 31,21 kB)
Bináris kimeneti modul, 4 relé váltóérintkezővel (aranyozott), 5…253 V AC, 3 A

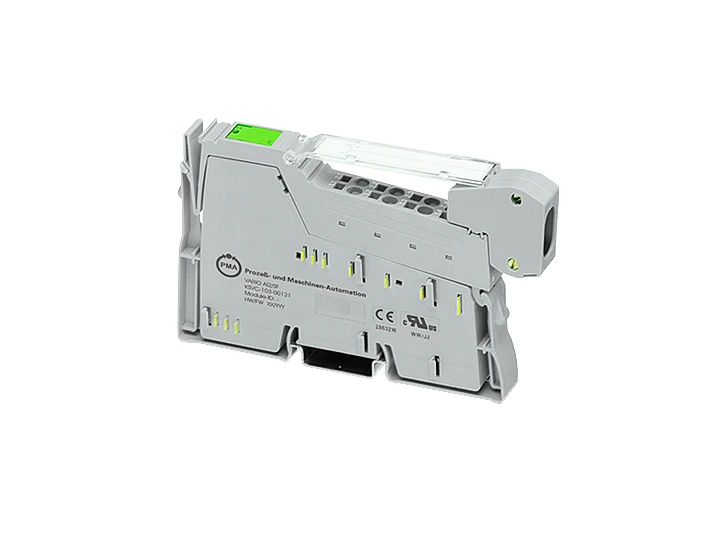

AI 2/SF - modul KSVC-103-00121
image/webp AI 2/SF - modul KSVC-103-00121 (WEBP | 18,35 kB)
Analóg bemeneti modul, 2 bemenet, 0-20 mA, 4-20 mA, ±20 mA, 0-10 V, ±10 V, 2-vezetékes bekötés

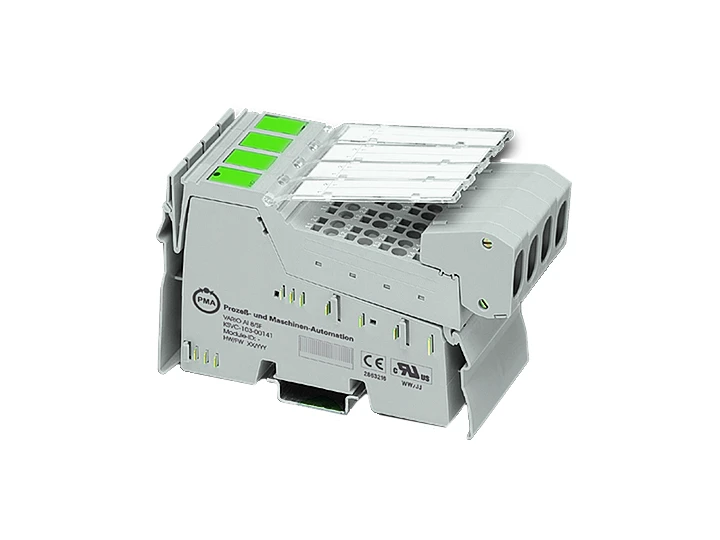

AI 8/SF - modul KSVC-103-00141
image/webp AI 8/SF - modul KSVC-103-00141 (WEBP | 25,61 kB)
Analóg bemeneti modul, 8 bemenet, 0-20 mA, 4-20 mA, ±20 mA, 0-10 V, ±10 V (továbbá 0-40 mA, ±40 mA, 0-5 V, ±5 V, 0-25 V, ±25 V, 0-50 V), 2-vezetékes bekötés

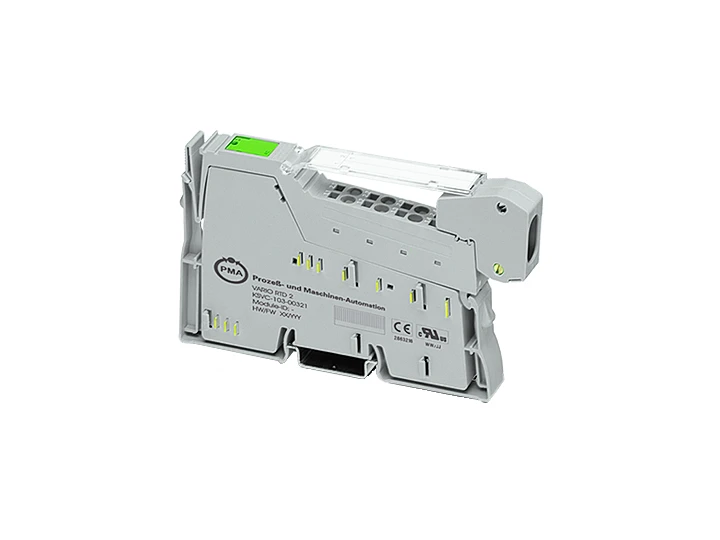

RTD 2 - modul KSVC-103-00321
image/webp RTD 2 - modul KSVC-103-00321 (WEBP | 17,54 kB)
Analóg bemeneti modul, 2 bemenet, ellenállás-hőmérő (ellenállásos jeladó), 2-, 3- vagy 4-vezetékes bekötés
UTH 2 - modul KSVC-103-00421
image/webp UTH 2 - modul KSVC-103-00421 (WEBP | 17,54 kB)
Analóg bemeneti modul, 2 bemenet, termoelem, 2-vezetékes bekötés
AO 1/SF - modul KSVC-103-00211
image/webp AO 1/SF - modul KSVC-103-00211 (WEBP | 21,96 kB)
Analóg kimeneti modul, 1 kimenet, 0-20 mA, 4-20 mA, 0-10 V, 2-vezetékes bekötés

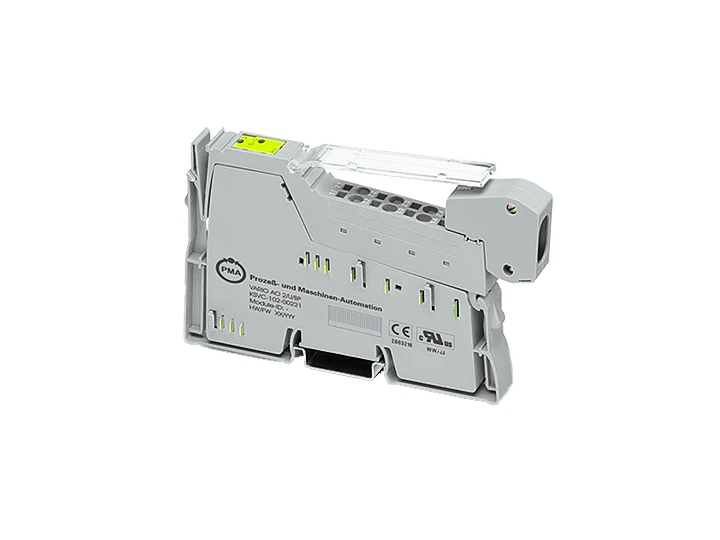

AO 2/U/BP - modul KSVC-103-00221
image/webp AO 2/U/BP - modul KSVC-103-00221 (WEBP | 21,96 kB)
Analóg kimeneti modul, 2 kimenet, 0-10 V, ±10 V, 2-vezetékes bekötés
RTD6-DO6 - modul KSVC-103-00341
image/webp RTD6-DO6 - modul KSVC-103-00341 (WEBP | 25,67 kB)
Bemeneti/kimeneti modul, 6 ellenállás-hőmérő bemenet, 3-vezetékes bekötés + árnyékolás, 6 bináris kimenet 24 V DC, 1 fűtőáram jelbemenet
UTH4-DO8 - modul KSVC-103-00431
image/webp UTH4-DO8 - modul KSVC-103-00431 (WEBP | 25,99 kB)
Bemeneti/kimeneti modul, 4 termoelem bemenet, 2-vezetékes bekötés + árnyékolás, 8 bináris kimenet 24 V DC, 1 fűtőáram jelbemenet
UTH8-DO8- modul KSVC-103-00441
image/webp UTH8-DO8- modul KSVC-103-00441 (WEBP | 25,89 kB)
Bemeneti/kimeneti modul, 8 termoelem bemenet, 2-vezetékes bekötés + árnyékolás, 8 bináris kimenet 24 V DC, 1 fűtőáram jelbemenet

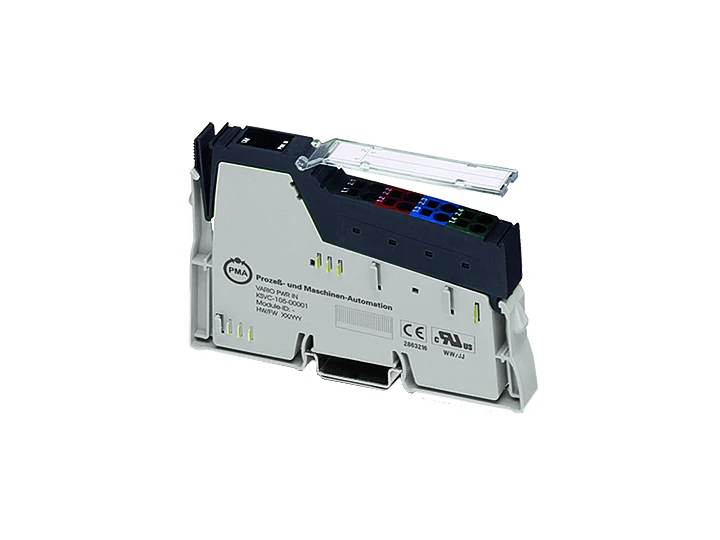

PWR IN/24 - modul KSVC-105-00001
image/webp PWR IN/24 - modul KSVC-105-00001 (WEBP | 20,50 kB)
Tápcsatlakozó modul, 24 V DC, biztosíték nélkül
CO 2/U - modul KSVC-103-02221
image/webp CO 2/U - modul KSVC-103-02221 (WEBP | 18,89 kB)
Érzékelő tápellátó modul, 2 kimenet, 10 V állandó feszültség, 2 x 30 mA (vagy 1 x 60 mA)

widgets Tartozékok expand_less

Szabályozástechnikai kiegészítők
PMA BlueControl

PMA BlueControl

Konfigurációs szoftver szabályozókhoz és átalakítókhoz

PMA Tune

PMA Tune

PID paraméterek, hangolás, nehéz szabályozás, nehezen szabályozható

KSVC-109-00101

KSVC-109-00101

Programozási adapter KS Vario rendszerhez

9404-407-50001

9404-407-50001

Mérőáramváltó 50 A

KSVC-109-31011

KSVC-109-31011

HC100 egymenetes mérőáramváltó fűtőáramhoz

KSVC-109-31031

KSVC-109-31031

HC300 háromfázisú mérőáramváltó
